No | 最大能力 | 丸鋼吊上基準 | 寸法 | 質量 | 価 格 | |
---|
吊上 | 許容径 | W | L | H | R |
---|
平鋼 | 丸網 |
---|
CSYQ100A | 100 kg | 50kg | mm
| 64 mm | 92 mm | 67 mm | 107 mm | 3 kg | 価格 | |
CSYQ200A | 200 kg | 100kg | mm
| 80 mm | 118 mm | 85 mm | 140 mm | 3.5 kg | 価格 | |
CSYQ300A | 300 kg | 150kg | mm
| 92 mm | 162 mm | 91 mm | 155 mm | 7.5 kg | 価格 | |

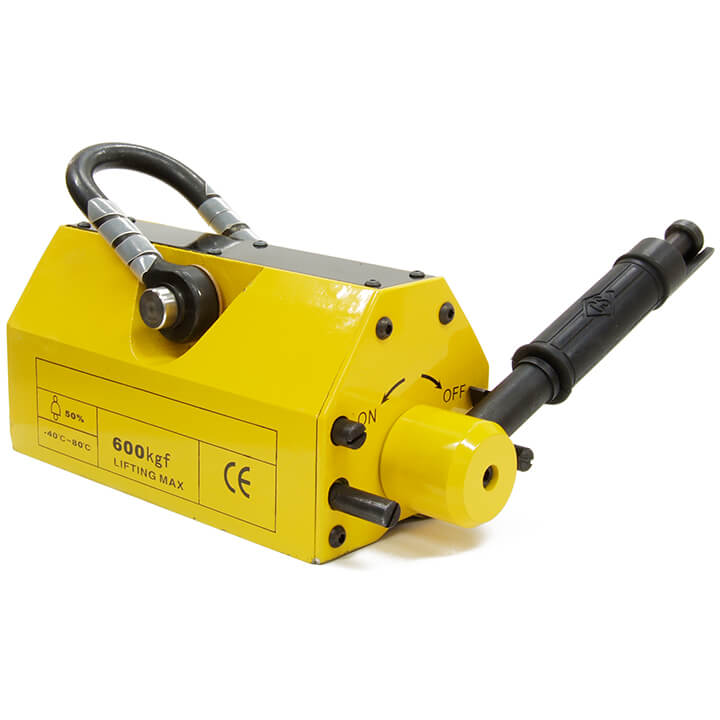

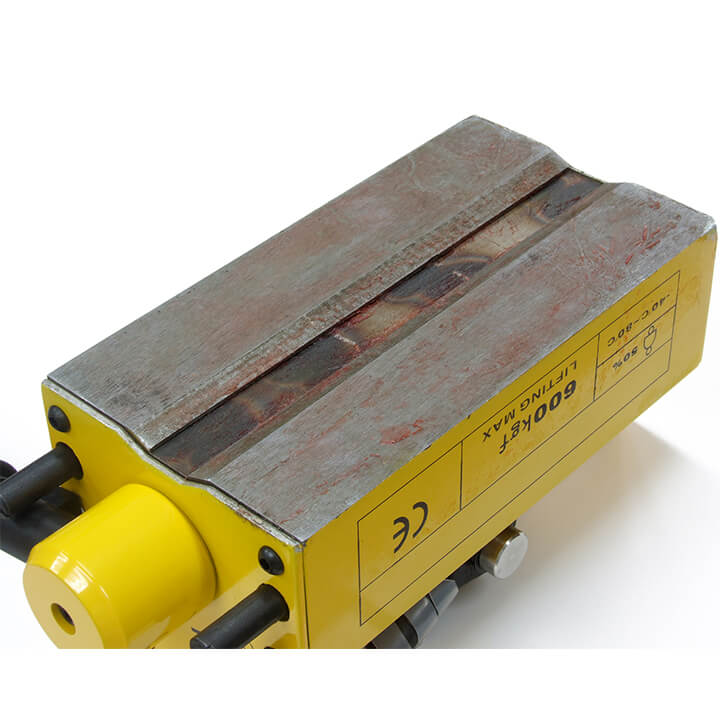

CSYQ600A | 600 kg | 300kg | mm
| 122 mm | 233 mm | 118 mm | 196 mm | 23 kg | 価格 | |
操作方法
-
1.吊り上げ対象物の重心上に、静かに設置する。
-
2.安全ボタンを押し、レバーをONに倒す。
-
強磁性体(厚い鉄板など)に設置していない状態ではレバーは倒れません。
-
強磁性体(厚い鉄板など)に設置することでレバーが倒れます。
-
3.対象物を僅かに離れる程度吊り上げる。
-
4.木材などで対象物を叩き離れないか確認する。
-
5.大丈夫なようなら吊り上げて静かに移動する。
材質の違いによる特性
材質 | 吸着特性値 |
---|
SS400 | 100%
|
S45C,SUS430 | 80%
|
SK3,SUJ2,S45C | 75%
|
SKH9,SKD11,FC25 | 50%
|
表面処理状態の違いによる特性
表面状態 | 吸着特性値 |
---|
SS400-Ra1.6 | 100%
|
SS400-Ra6.3 | 70%
|
SS400-Ra25 | 60%
|
SS400-Ra100 | 50%
|

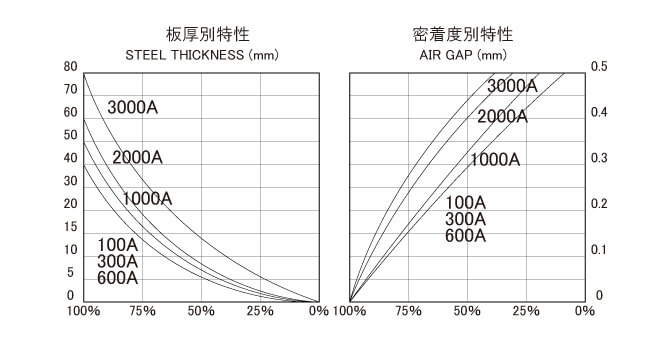

特性表
