Rキャップフェライト

磁気特性仕様目録ダウンロード

丸

キャップマグネットとは、磁石とヨーク(鉄)を組み合わせ、片側に磁力を集中させることで通常の二倍の吸着力をもたせた製品です。

No	D X H	内径	吸着力F	価格
R16H	Φ 16 mm X 3 mm	2.5 mm	0.7 kgf	価格
R18	Φ 18 mm X 5 mm	- mm	0.98 kgf	価格
R20H	Φ 20 mm X 4 mm	3.5 mm	1.1 kgf	価格
R24	Φ 24 mm X 5 mm	- mm	1.5 kgf	価格
R28	Φ 28 mm X 5.5 mm	- mm	1.8 kgf	価格
R32H	Φ 31.5 mm X 4.5 mm	4.2 mm	2 kgf	価格
R36H	Φ 36 mm X 7 mm	4 mm	3.4 kgf	価格
R44H	Φ 44 mm X 8.5 mm	4.5 mm	5.1 kgf	価格
R50H	Φ 50 mm X 8.5 mm	5 mm	6.2 kgf	価格

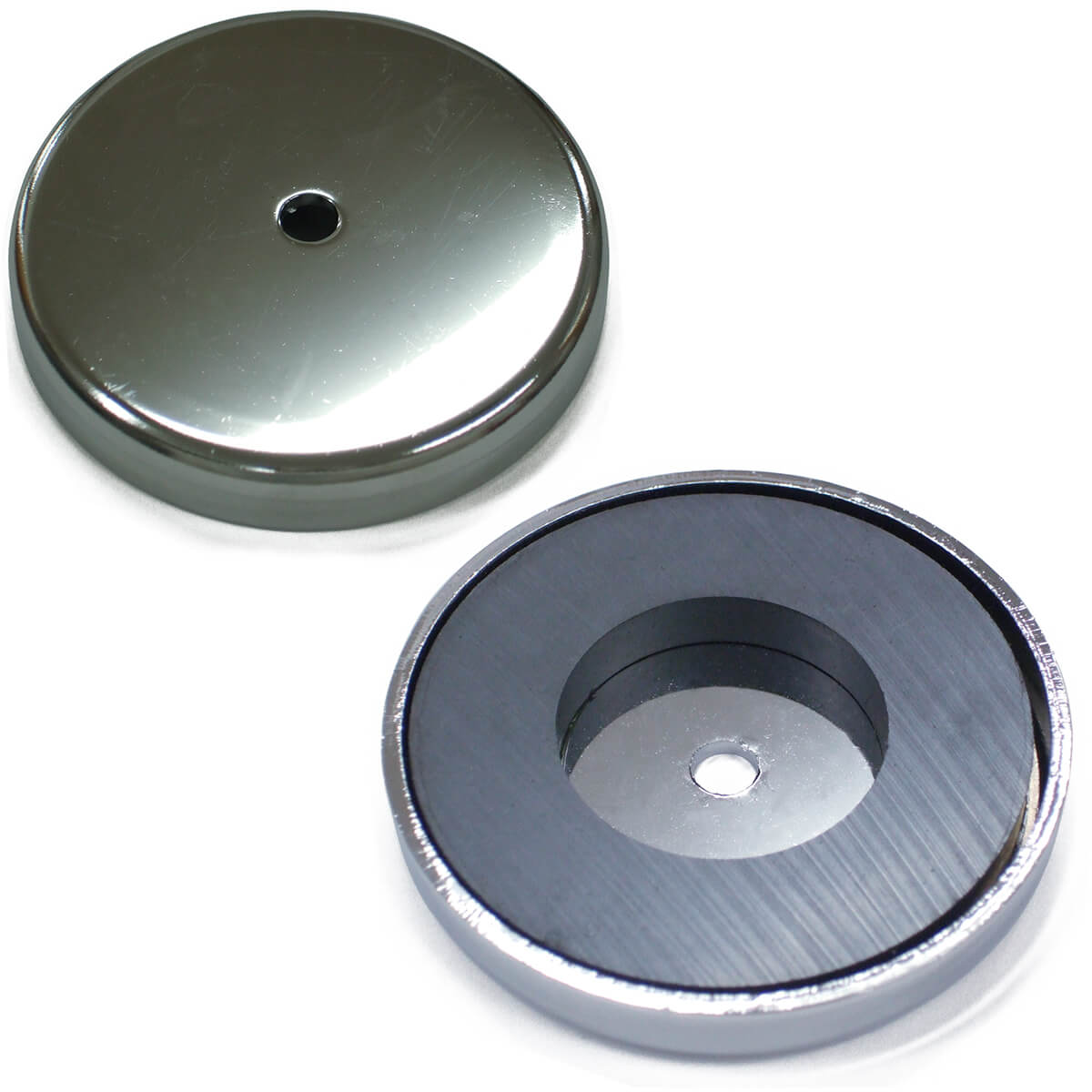

R66H	Φ 66 mm X 9.5 mm	6 mm	9.3 kgf	価格

角

No	L X W X H	吸着力F	価格
L20	20 mm X 8 mm X 4 mm	0.66 kgf	価格
L24	24 mm X 12 mm X 5 mm	1.2 kgf	価格
L25H	25.5 mm X 23.5 mm X 6.5 mm	2.2 kgf	価格

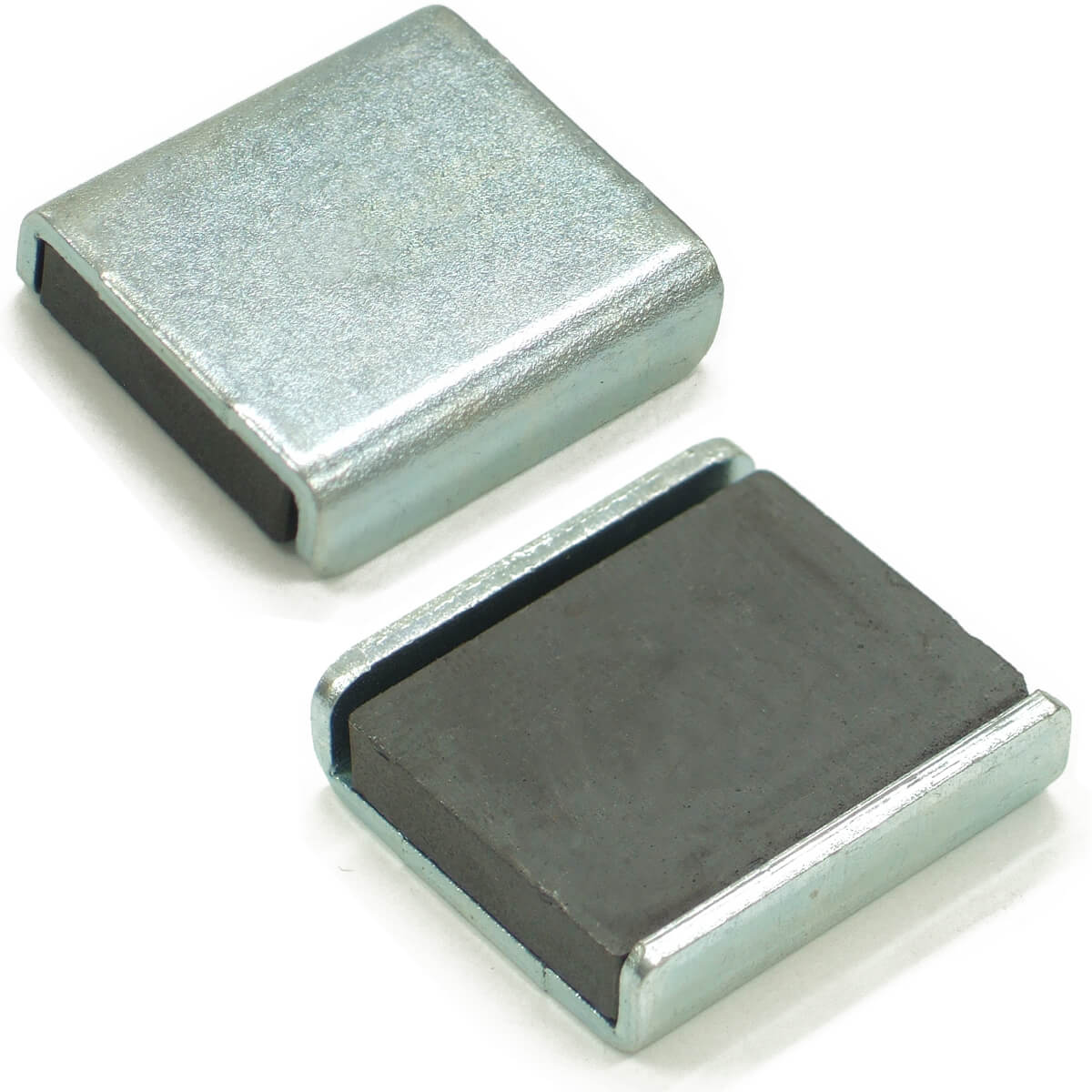

CL25H	25.5 mm X 23.5 mm X 6.5 mm	2.2 kgf	価格
L25	25.5 mm X 23.5 mm X 6.5 mm	2.5 kgf	価格
L26	26 mm X 11 mm X 6 mm	1.3 kgf	価格
L45	45 mm X 30 mm X 7 mm	4.5 kgf	価格
L49	49 mm X 41 mm X 13 mm	9.4 kgf	価格
L60	60 mm X 24 mm X 7 mm	5.1 kgf	価格
