強力棒磁石で食品・茶葉・材料への鉄粉混入を防ぐ

マグネットバーはネオジム磁石をステンレスケースに内蔵した超強力棒磁石です。食品・茶葉・材料への鉄粉混入を防ぎます。バーを複数本組み合わせフィルター状にする事で、より効果的に磁性体を除去する事が可能となります。

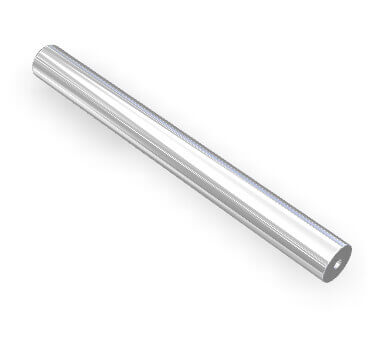

SMマグネットバー丸型

No	D X L / M	耐熱℃	磁束密度B	SUS	価格
SMF10	Φ 25 mm X 100 mm / M6	100 ℃	1400 mT	316	価格
SMF15	Φ 25 mm X 150 mm / M6	100 ℃	1400 mT	316	価格
SMF20	Φ 25 mm X 200 mm / M6	100 ℃	1400 mT	316	価格
SMF20/片面タップ	Φ 25 mm X 200 mm / M6	100 ℃	1400 mT	316	価格
SMF25	Φ 25 mm X 250 mm / M6	100 ℃	1400 mT	316	価格
SMF30	Φ 25 mm X 300 mm / M6	100 ℃	1400 mT	316	価格
SMF35	Φ 25 mm X 350 mm / M6	100 ℃	1400 mT	316	価格
SMF40	Φ 25 mm X 400 mm / M6	100 ℃	1400 mT	316	価格
SMF45	Φ 25 mm X 450 mm / M6	100 ℃	1400 mT	316	価格
SMF50	Φ 25 mm X 500 mm / M6	100 ℃	1400 mT	316	価格
SMF55	Φ 25 mm X 550 mm / M6	100 ℃	1400 mT	316	価格
SMF60	Φ 25 mm X 600 mm / M6	100 ℃	1400 mT	316	価格
SMF65	Φ 25 mm X 650 mm / M6	100 ℃	1400 mT	316	価格
SMF70	Φ 25 mm X 700 mm / M6	100 ℃	1400 mT	316	価格
SMF75	Φ 25 mm X 750 mm / M6	100 ℃	1400 mT	316	価格
SMF80	Φ 25 mm X 800 mm / M6	100 ℃	1400 mT	316	価格
SMF85	Φ 25 mm X 850 mm / M6	100 ℃	1400 mT	316	価格
SMF90	Φ 25 mm X 900 mm / M6	100 ℃	1400 mT	316	価格
SMF95	Φ 25 mm X 950 mm / M6	100 ℃	1400 mT	316	価格
SMF100	Φ 25 mm X 1000 mm / M6	100 ℃	1400 mT	316	価格
SMH45	Φ 25 mm X 450 mm / M6	100 ℃	1400 mT	316	価格

No	D X L / M	耐熱℃	磁束密度B	SUS	価格
SMK10	Φ 10 mm X 100 mm / M6	100 ℃	600 mT	316	価格
SMK20	Φ 10 mm X 200 mm / M6	100 ℃	600 mT	316	価格
SMK30	Φ 10 mm X 300 mm / M6	100 ℃	600 mT	316	価格
SMK40	Φ 10 mm X 400 mm / M6	100 ℃	600 mT	316	価格
SMK50	Φ 10 mm X 500 mm / M6	100 ℃	600 mT	316	価格
SMS10	Φ 16 mm X 100 mm / M6	100 ℃	1000 mT	316	価格
SMS15	Φ 16 mm X 150 mm / M6	100 ℃	1000 mT	316	価格
SMS20	Φ 16 mm X 200 mm / M6	100 ℃	1000 mT	316	価格
SMS30	Φ 16 mm X 300 mm / M6	100 ℃	1000 mT	316	価格
SMM10	Φ 19 mm X 100 mm / M6	100 ℃	1200 mT	316	価格
SMM20	Φ 19 mm X 200 mm / M6	100 ℃	1200 mT	316	価格
SMM30	Φ 19 mm X 300 mm / M6	100 ℃	1200 mT	316	価格
SML10	Φ 20 mm X 100 mm / M6	100 ℃	1200 mT	316	価格
SML20	Φ 20 mm X 200 mm / M6	100 ℃	1200 mT	316	価格
SML25	Φ 20 mm X 250 mm / M6	100 ℃	1200 mT	316	価格
SML30	Φ 20 mm X 300 mm / M6	100 ℃	1200 mT	316	価格
SMP10	Φ 22 mm X 100 mm / M6	100 ℃	1200 mT	316	価格
SMP20	Φ 22 mm X 200 mm / M6	100 ℃	1200 mT	316	価格
SMP30	Φ 22 mm X 300 mm / M6	100 ℃	1200 mT	316	価格
SMQ10	Φ 23 mm X 100 mm / M6	100 ℃	1200 mT	316	価格
SMQ20	Φ 23 mm X 200 mm / M6	100 ℃	1200 mT	316	価格
SMQ30	Φ 23 mm X 300 mm / M6	100 ℃	1200 mT	316	価格
SMX10	Φ 24 mm X 100 mm / M6	100 ℃	1200 mT	316	価格
SMX20	Φ 24 mm X 200 mm / M6	100 ℃	1200 mT	316	価格
SMX30	Φ 24 mm X 300 mm / M6	100 ℃	1200 mT	316	価格
SMF10	Φ 25 mm X 100 mm / M6	100 ℃	1400 mT	316	価格
SMF15	Φ 25 mm X 150 mm / M6	100 ℃	1400 mT	316	価格
SMF20	Φ 25 mm X 200 mm / M6	100 ℃	1400 mT	316	価格
SMF20/片面タップ	Φ 25 mm X 200 mm / M6	100 ℃	1400 mT	316	価格
SMF25	Φ 25 mm X 250 mm / M6	100 ℃	1400 mT	316	価格
SMF30	Φ 25 mm X 300 mm / M6	100 ℃	1400 mT	316	価格
SMF35	Φ 25 mm X 350 mm / M6	100 ℃	1400 mT	316	価格
SMF40	Φ 25 mm X 400 mm / M6	100 ℃	1400 mT	316	価格
SMF45	Φ 25 mm X 450 mm / M6	100 ℃	1400 mT	316	価格
SMF50	Φ 25 mm X 500 mm / M6	100 ℃	1400 mT	316	価格
SMF55	Φ 25 mm X 550 mm / M6	100 ℃	1400 mT	316	価格
SMF60	Φ 25 mm X 600 mm / M6	100 ℃	1400 mT	316	価格
SMF65	Φ 25 mm X 650 mm / M6	100 ℃	1400 mT	316	価格
SMF70	Φ 25 mm X 700 mm / M6	100 ℃	1400 mT	316	価格
SMF75	Φ 25 mm X 750 mm / M6	100 ℃	1400 mT	316	価格
SMF80	Φ 25 mm X 800 mm / M6	100 ℃	1400 mT	316	価格
SMF85	Φ 25 mm X 850 mm / M6	100 ℃	1400 mT	316	価格
SMF90	Φ 25 mm X 900 mm / M6	100 ℃	1400 mT	316	価格
SMF95	Φ 25 mm X 950 mm / M6	100 ℃	1400 mT	316	価格
SMF100	Φ 25 mm X 1000 mm / M6	100 ℃	1400 mT	316	価格
SMH45	Φ 25 mm X 450 mm / M6	100 ℃	1400 mT	316	価格
SMR10	Φ 28 mm X 100 mm / M6	100 ℃	1400 mT	316	価格
SMR20	Φ 28 mm X 200 mm / M6	100 ℃	1400 mT	316	価格
SMR30	Φ 28 mm X 300 mm / M6	100 ℃	1400 mT	316	価格
SMJ10	Φ 32 mm X 100 mm / M8	100 ℃	1400 mT	316	価格
SMJ20	Φ 32 mm X 200 mm / M8	100 ℃	1400 mT	316	価格
SMJ30	Φ 32 mm X 300 mm / M8	100 ℃	1400 mT	316	価格
SMT10	Φ 38 mm X 100 mm / M12	100 ℃	1300 mT	316	価格
SMT20	Φ 38 mm X 200 mm / M12	100 ℃	1300 mT	316	価格
SMT30	Φ 38 mm X 300 mm / M12	100 ℃	1300 mT	316	価格
SMU10	Φ 50 mm X 100 mm / M16	100 ℃	1300 mT	316	価格
SMU20	Φ 50 mm X 200 mm / M16	100 ℃	1300 mT	316	価格
SMU30	Φ 50 mm X 300 mm / M16	100 ℃	1300 mT	316	価格
SMV10	Φ 76 mm X 100 mm / M20	100 ℃	1300 mT	316	価格
SMV20	Φ 76 mm X 200 mm / M20	100 ℃	1300 mT	316	価格
SMV30	Φ 76 mm X 300 mm / M20	100 ℃	1300 mT	316	価格
SMW10	Φ 100 mm X 100 mm / M20	100 ℃	1300 mT	316	価格
SMW20	Φ 100 mm X 200 mm / M20	100 ℃	1300 mT	316	価格
SMW30	Φ 100 mm X 300 mm / M20	100 ℃	1300 mT	316	価格

表面磁束密度について

表面磁束密度は、同じ磁石を同じ環境で同じ者が測っても、計測器のメーカー・機種・プローブ（ホール素子）の精度・室内温度によって計測値が異なります。そのため弊社の計測値とお客様の計測値に相違がある場合があります。表記されている表面磁束密度は、以下の計測環境によって、ステンレスケース上から測った外装表面磁束密度になります。

EMIC 電子磁気工業株式会社ガウスメーター GM-4002 日本製
プローブ：高精度 T-402
フラックスメーター：FM-3001
環境温度：20℃

クリーニングカバーケース

マグネットバー専用クリーニングカバーケース。マグネットバーをサヤから抜き差しすることで、対象物を剥離することが可能です。

No	D X L	外径 D	内径 ID	サヤ L	t	T	ツバ S	材質 SUS	価格
MCA10	Φ 27 mm X 100 mm	27 mm	26 mm	100 mm	2 mm	3 mm	40 mm	316	価格
MCA15	Φ 27 mm X 150 mm	27 mm	26 mm	150 mm	2 mm	3 mm	40 mm	316	価格
MCA20	Φ 27 mm X 200 mm	27 mm	26 mm	200 mm	2 mm	3 mm	40 mm	316	価格
MCA25	Φ 27 mm X 250 mm	27 mm	26 mm	250 mm	2 mm	3 mm	40 mm	316	価格
MCA30	Φ 27 mm X 300 mm	27 mm	26 mm	300 mm	2 mm	3 mm	40 mm	316	価格
MCA35	Φ 27 mm X 350 mm	27 mm	26 mm	350 mm	2 mm	3 mm	40 mm	316	価格
MCA40	Φ 27 mm X 400 mm	27 mm	26 mm	400 mm	2 mm	3 mm	40 mm	316	価格
MCA45	Φ 27 mm X 450 mm	27 mm	26 mm	450 mm	2 mm	3 mm	40 mm	316	価格
MCA50	Φ 27 mm X 500 mm	27 mm	26 mm	500 mm	2 mm	3 mm	40 mm	316	価格

取手グリップ

マグネットバー専用取手。マグネットバーに容易に取り付けることが可能です。

No	D X L	M	H	S	L	材質 SUS	価格
MCG120	Φ 25 mm X 120 mm	6 mm	10 mm	67 mm	120 mm	316	価格

カバーケースと取手グリップの組み合せ例

カバーケースと取手を組み合わせ、効果的に磁性体の着脱が可能となります。

マグネットバー円錐プラグ

マグネットバーを流動方向に設置し、先端に円錐プラグを取り付けることで抵抗を少なくすることができます。

No	D X L	直径D	長さL	ネジM	ネジ長H	材質 SUS	価格
MCP25	Φ 25 mm X 25 mm	25 mm	25 mm	M6	10 mm	316	価格

組み合わせ例

マグネットバーを固定治具で複数本組み合わせることで、強力なマグネットフィルターを生成することが可能と成ります。
